La coque

medias/images/plan de coque/c1.jpg

L'INDOMPTABLE:

Coquillier de la rade de Brest


La coque d'un coquillier est :

comme pour tous les bateaux traditionnels en bois, est constituée de nombreux éléments

Seuls les principaux  vous sont présentés dans la description suivante.

Les éléments

medias/images/plan de coque/c2 quille.jpg

La Quille


La quille est la colonne vertébrale du bateau,
longue pièce de bois en chêne massif, elle reçoit tous les éléments de la coque

medias/images/plan de coque/c3 etrave.jpg

L' Etrave :

L' étrave située à l' extrême avant de la quille,  fend l'eau et ouvre la vague,elle est protégée par une bande en acier " la bande molle "
reçoit les bordés de la coque

L' Etambot :

L'étambot situé à l' extrême arrière de la quille en formant généralement un angle obtus " la quête
reçoit le tableau arrière, supporte les ferrures du gouvernail et est traversé par l'arbre de propulsion du moteur

medias/images/plan de coque/c4 brion marsouin.jpg

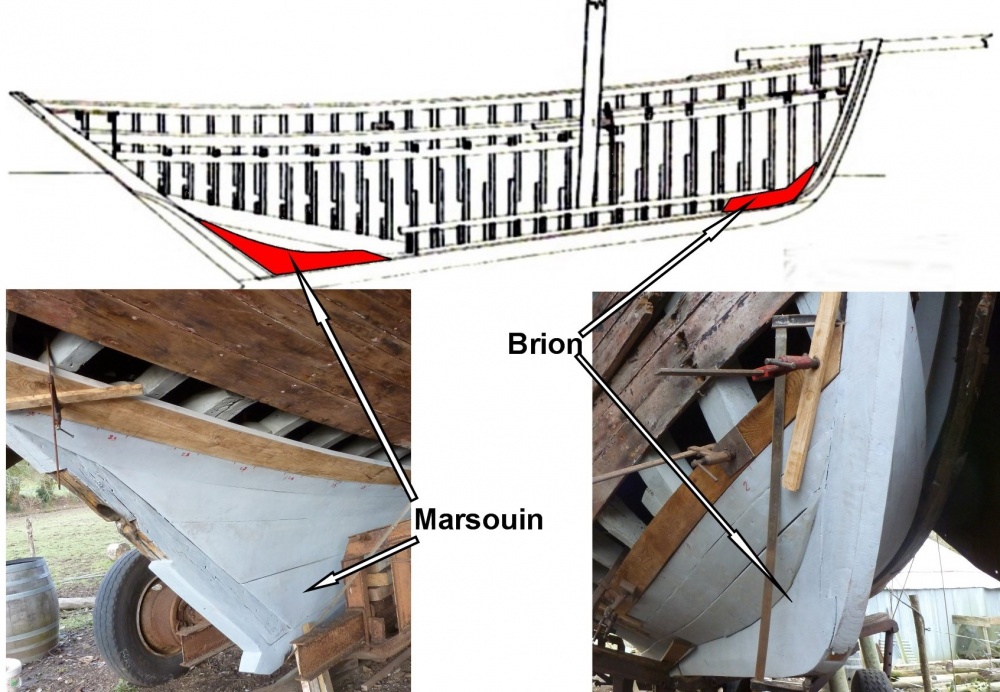

Le Brion :

Le brion renforce la jonction entre la quille et l'étrave

reçoit les premiers couples

Le Marsouin :

Le marsouin renforce la liaison entre la  quille et l'étambot

reçoit les derniers couples
medias/images/plan de coque/c5 menbrures.jpg

La Membrure

La membrure découpée au plus près du fil du bois, qui une fois assemblée donnera la forme de la coque

La Varangue

La varangue épouse la forme de la coque intérieurement, réunie les  membrures opposées pour former le couple.

Le Couple

Les couples une fois posés sur la quille forment le véritable squelette de la coque.

medias/images/plan de coque/c6 carlingue.jpg

La Carlingue

La carlingue longue poutre longitudinale qui sert à bloquer les couples sur la quille à l'intérieur de la coque,

La carlingue est placée au-dessus des varangues et boulonnée sur la quille, elle reçoit l'emplanture du pied de mât
medias/images/plan de coque/c7 serre.jpg

La Serre-Bauquière

La serre - bauquière, bordage longitudinal placé en ceinture intérieure sous les barrots de pont en bloquant les couples. Elle rigidifie la coque[nbsp]


La Serre-de-Bouchain

La serre de bouchain bordage longitudinal placé au niveau du bouchain, renforce la coque lorsqu'elle est sur le flanc.

medias/images/plan de coque/c8 borde.jpg

Les Bordés

Le bordé revêtement extérieur de la coque qui recouvre les couples, le bordé est formé de planches de 6 à 8m de long de 10 à 25cm de large, l'épaisseur du bordé varie suivant sa position.

Les plus épais étant:

Le galbord: premier bordé sur la quille

La Préceinte: dernier bordé a hauteur des
barrots de pont
medias/images/plan de coque/c91 tableau.jpg

Le Tableau

Le tableau désigne la partie émergée de la poupe, située au-dessus de la  voûte et sur l'étambot

Sur le coquillier le tableau suit la quête de l'étambot, reçoit les bordés de la coque.

Il supporte les ferrures du  gouvernail

medias/images/plan de coque/c10 barrot.jpg

Les Barrots

Les barrots ou baux sont des pièces du système de construction transversale de la coque.
Le barrot ou bau renforce le  bordé en allant d'un bord à l'autre et soutient également le pont.
La courbure des barrots de pont est créée pour une meilleure évacuation de l'eau sur le pont.
Le bouge dans le sens transversal
La tonture dans le sens longitudinal

medias/images/plan de coque/c11 pont.jpg

Le Pont

Le pont détermine le niveau du bateau qui ferme la coque. constitué de lattes de bois longitudinales posées bord à bord et calfatées pour une étanchéité maximale.
Sous le pont, cale,lest,pompes,moteur,cabine

Le Roof

Le roof petite superstructure permettant d'avoir dans l'espace de rangement et de vie du bateau une hauteur sous-barrot suffisante pour un déplacement sans gêne.
medias/images/plan de coque/c12 pavois.jpg

Le Pavois

Dernier élément constitutif de la coque

Le pavois est constitué par les jambettes , prolongement des couples, doublé par des bordés non calfatés et est surmonté par la lisse de pavois ou plat-bord.
Les jambettes déterminent la hauteur du pavois
les bordés font une protection contre l'eau de mer et comportent les sabords permettant l'évacuation rapide de l'eau sur le pont
La lisse ou plat-bord supporte, taquets, chaumards, et tous les points de fixation nécessaires à la bonne manoeuvre des cordages du bateau.

Elements annexes mais nécessaire

[medias/images/plan de coque/c13 gouvernail.jpg
Sans moyen de direction et de locomotion une coque serait totalement inutile

Le Gouvernail

Le gouvernail partie mobile à l'arrière du bateau permet de le diriger

Le gouvernail estcomposé de 3 éléments principaux

Le safran : partie immergée du gouvernail qui canalise les filets d eau, repose sur le talon de quille et est solidaire de la  coque par:

Les ferrures: (aiguillots et femelots) qui fixent le gouvernail sur le tableau et l étambot tout en étant articulé

La barre : directe et longue pour avoir un bras de levier puissant.

La surface importante du safran et la puissance de la barre donnent au coquillier une très bonne réactivitée même par vitesse très faible.

 medias/images/plan de coque/c14l mat2.jpg
Un coquillier est par nature un voilier
il est doté de deux espars principaux

le Mât et le Bout-dehors

Le Mât: est en pin Douglas d'une seule pièce (à pible) de 13M70 de long et constitue le support des 120m2 de voilure du bateau, traversant le pont il repose directement sur la carlingue

Le Bout-Dehors: en pin douglas de 3m50, amovible il peut être amené à l'intérieur du bateau lors des manoeuvres de port, il prolonge la coque sur sa proue et permet d envoyer une voile (le Foc) .
medias/images/plan de coque/c15 motorisation.jpg

Les méthodes de pêche ayant évolué, les voiliers ont été motorisés aux alentours des années 1950

La Motorisation

L' Indomptable est équipé d'un moteur de 1971, un Lister petter bi-cylindre marinisé développant 27cv

Malgré sa faible puissance ce moteur développe un couple très puissant et entraine une hélice de fort diamètre.

Ce qui donne une vitesse suffisante pour compenser (si besoin est  ..) la plupart des courants du golfe du Morbihan zone de navigation actuelle de ce navire.
